泥漿剪切泵有以下特點和優勢
泥漿剪切泵采用機械密封設計，大大延長了使用壽命。
泥漿剪切泵具有很高的剪切效率，可較快的稀釋和水化聚合物。
| 數量： | |
|---|---|
產品描述
泥漿剪切泵是一種泥漿配制中添加聚合物、搬土等原料進行不斷的循環剪切、細化、混合并改變其分子鏈結構，消除“魚眼”使泥漿達到工藝要求的使用性能，并滿足鉆井對鉆井液(泥漿)更高性能要求的設備。
泥漿剪切泵有以下特點和優勢
1. 泥漿剪切泵可提高搬土顆粒在水中的分散和水化程度，并節約膨潤土30%以上。
2. 泥漿剪切泵具有很高的剪切效率，可較快的稀釋和水化聚合物。
3. 泥漿剪切泵排量大、揚程高、吸入性好，效率高;能夠滿足新泥漿配制和輸送要求。
4. 泥漿剪切泵采用機械密封設計，大大延長了使用壽命。

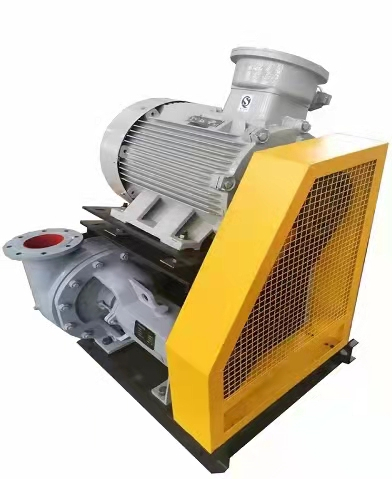

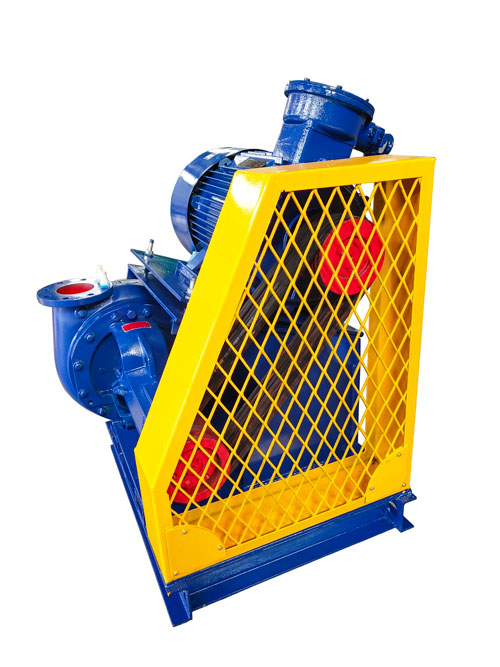

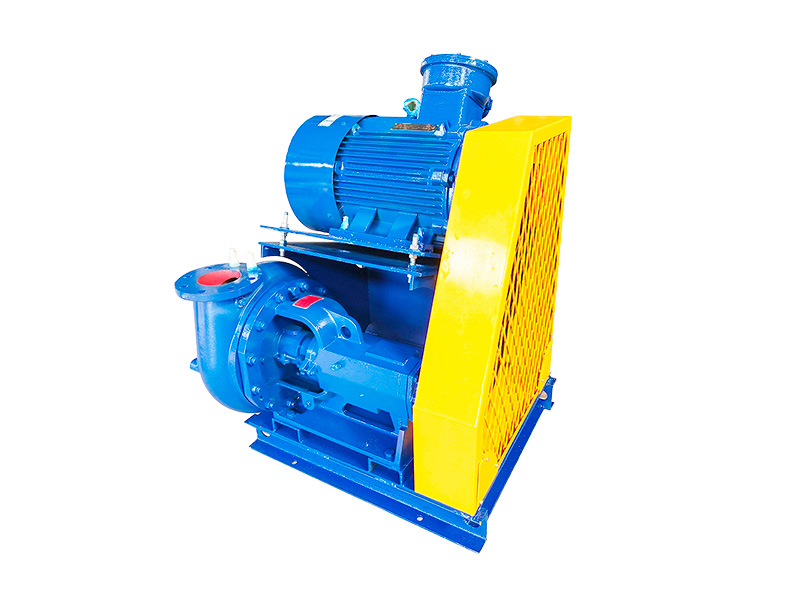

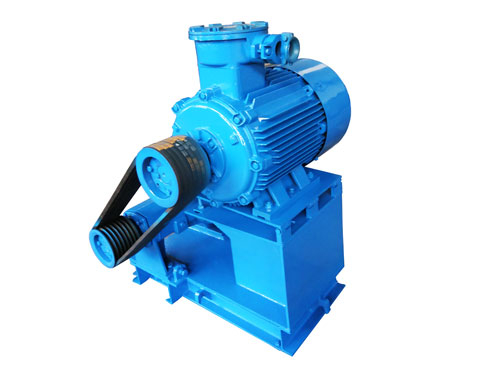

5. 泥漿剪切泵安裝在一個專用底座上，并用皮帶輪、窄V帶和防爆電機驅動，與剪切泵配套使用的還有一個尺寸適合的混合漏斗，組成了一個完善的剪切及水合作用系統。
剪切泵結構圖
1.泵殼 2.葉輪組件 3.剪切板 4.加強板 5.機封泵蓋 6.油封 7.端蓋 8.軸承 9.泵座
10.軸承座 11.軸承 12.圓螺母 13.鎖緊墊圈 14.油封 15.軸 16.油位鏡 17.絲堵 18.擋泥環
19.壓板組件 20.O型密封圈 21.填料 22.銷 23.軸套 24.機械密封
剪切泵零件明細表
序號 | 零件名稱 | 數量 | 序號 | 零件名稱 | 數量 |
1 | 泵殼 | 1 | 21 | 軸 | 1 |
2 | 葉輪組件 | 1 | 22 | 油標 | 1 |
3 | 剪切板 | 1 | 23 | 絲堵 | 1 |
4 | 加強板 | 1 | 24 | 擋泥環 | 1 |
5 | 護板 | 1 | 25 | 堵頭 | 1 |
6 | 填料箱 | 1 | 26 | 調節螺栓 | 4 |
7 | 右端蓋 | 1 | 27 | 螺母 | 4 |
8 | 油封 | 2 | 28 | 墊圈 | 4 |
9 | 軸承 | 2 | 29 | 壓板組件 | 1 |
10 | 油孔蓋 | 1 | 30 | O型密封圈 | 1 |
11 | 泵座 | 1 | 31 | 填料 | 1 |
12 | 軸承座 | 1 | 32 | 銷 | 1 |
13 | O型密封圈 | 1 | 33 | 軸套 | 1 |
14 | 軸承 | 2 | 34 | 機械密封 | 1 |
15 | O型密封圈 | 1 | 35 | 加強套 | 1 |
16 | 油杯 | 1 | 36 | 蓋型螺母 | 1 |
17 | 圓螺母 | 2 | 37 | 方螺母 | 1 |
18 | 鎖緊墊圈 | 2 | 38 | 墊圈 | 1 |
19 | 左端蓋 | 1 | 39 | 前護板 | 1 |
20 | 油封 | 1 |
